MT-25のヘッドライトのLEDバルブを換装 2020-01-16

MT-25(2019)のヘッドライトはハロゲンバルブ。
電力に余裕が欲しかったため、レイブリックのRK21への換装でLED化していた。

ファンレスなんだけど、ヒートシンクが薄くて、バルブ裏の金具に干渉しない。

文字通りの「ポン付け」ができていた。

既にLED化していたのに、なにゆえにLEDバルブへの再換装をしたか？

理由

1. ハイビーム時に手前が暗かった。
   ※RK21バルブは、ハイビーム側LEDの3個とロービーム側LEDの3個とが排他点灯になっている。
2. 演色が白すぎて、雨天時などに路面が見えづらかった。
   ※6300Kだと、かなり白い光になっていた。

と言うわけで、LEDバルブを換装。

今度は、スフィアのライジングⅡ(4500K)にした。

手順

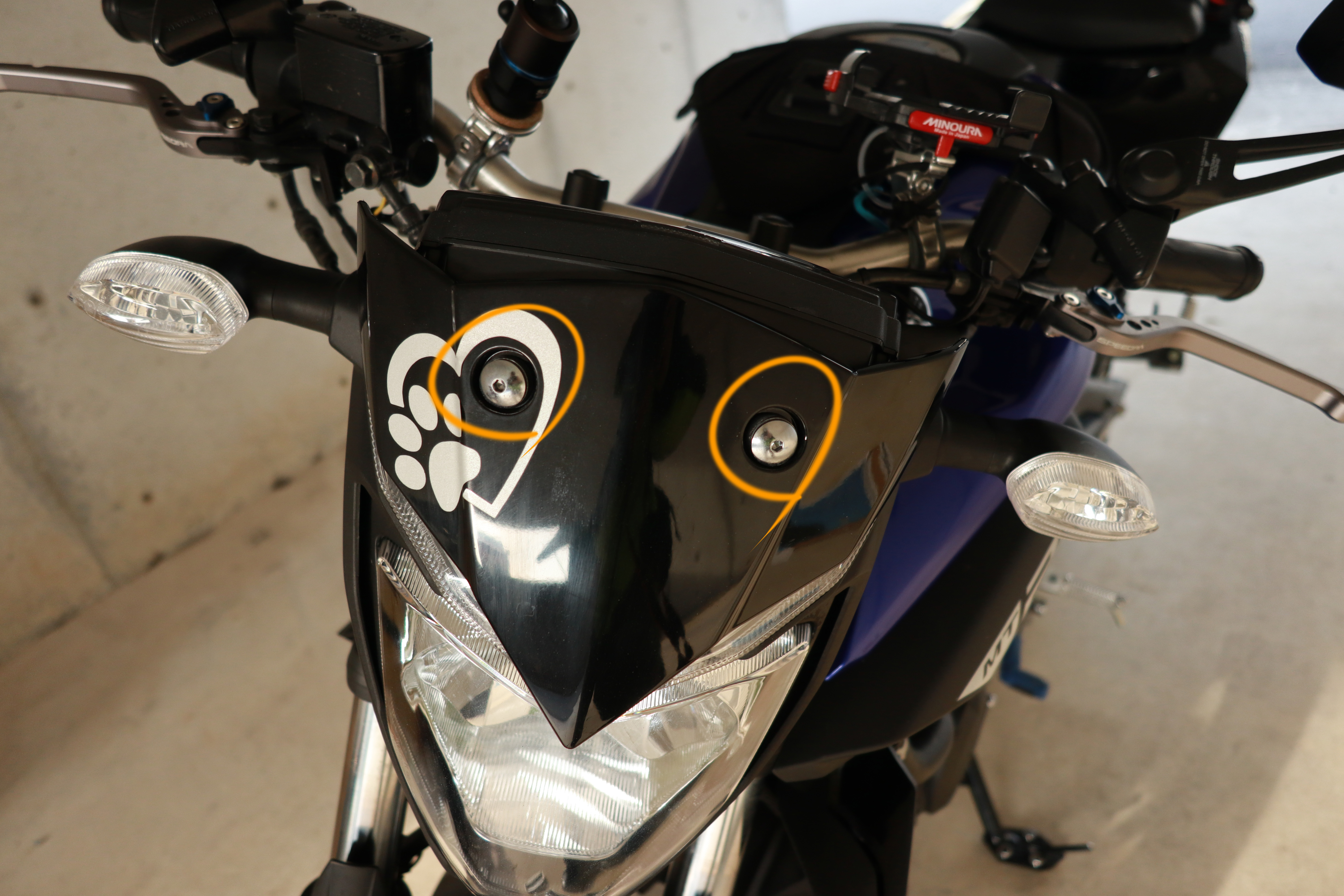

1. 黄丸のボルト2本(対辺4mmの六角穴付)を抜いて、メーターカバーを外す。

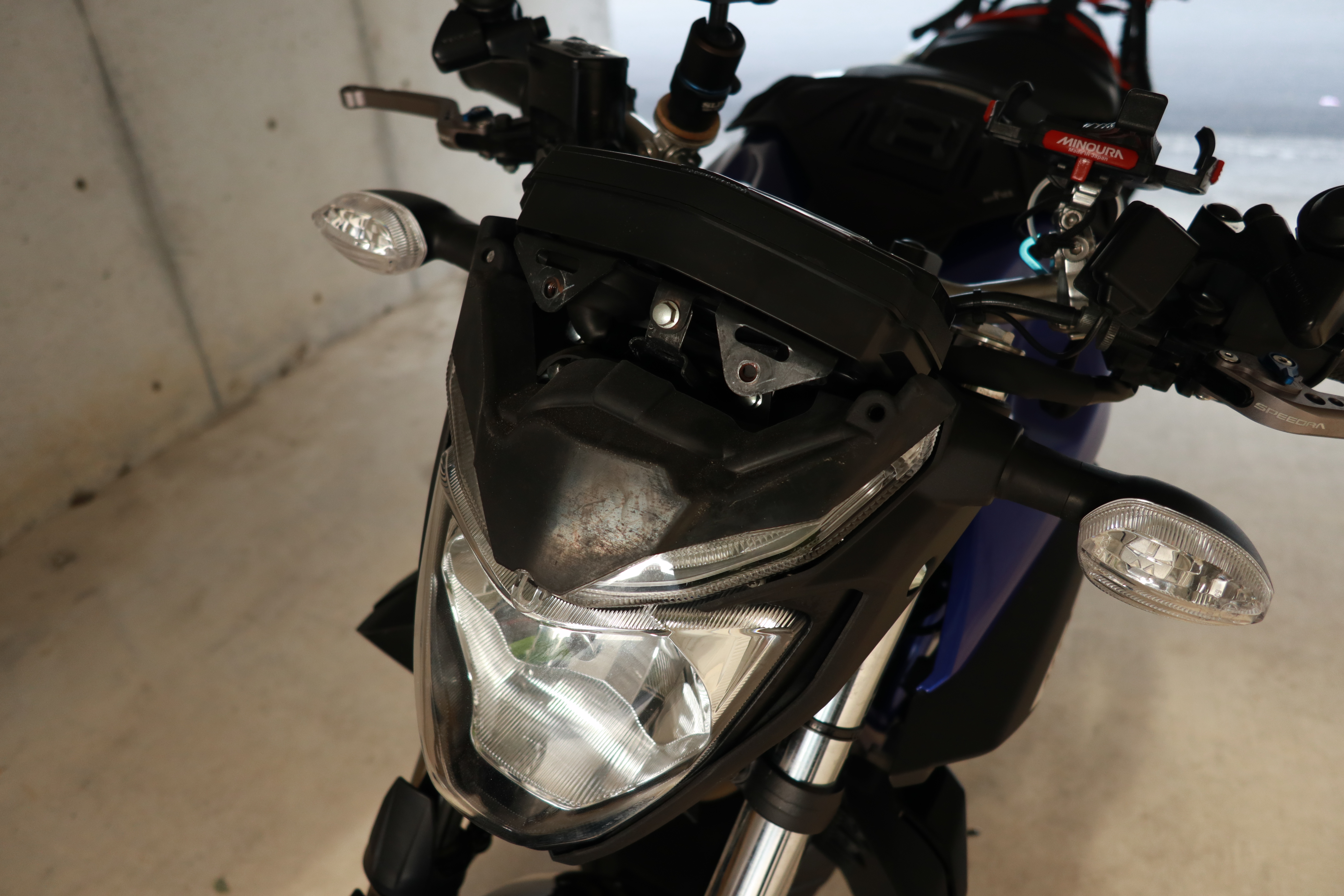

2. ヘッドライトカバー(ゴムっぽいカバー)を剥がす。

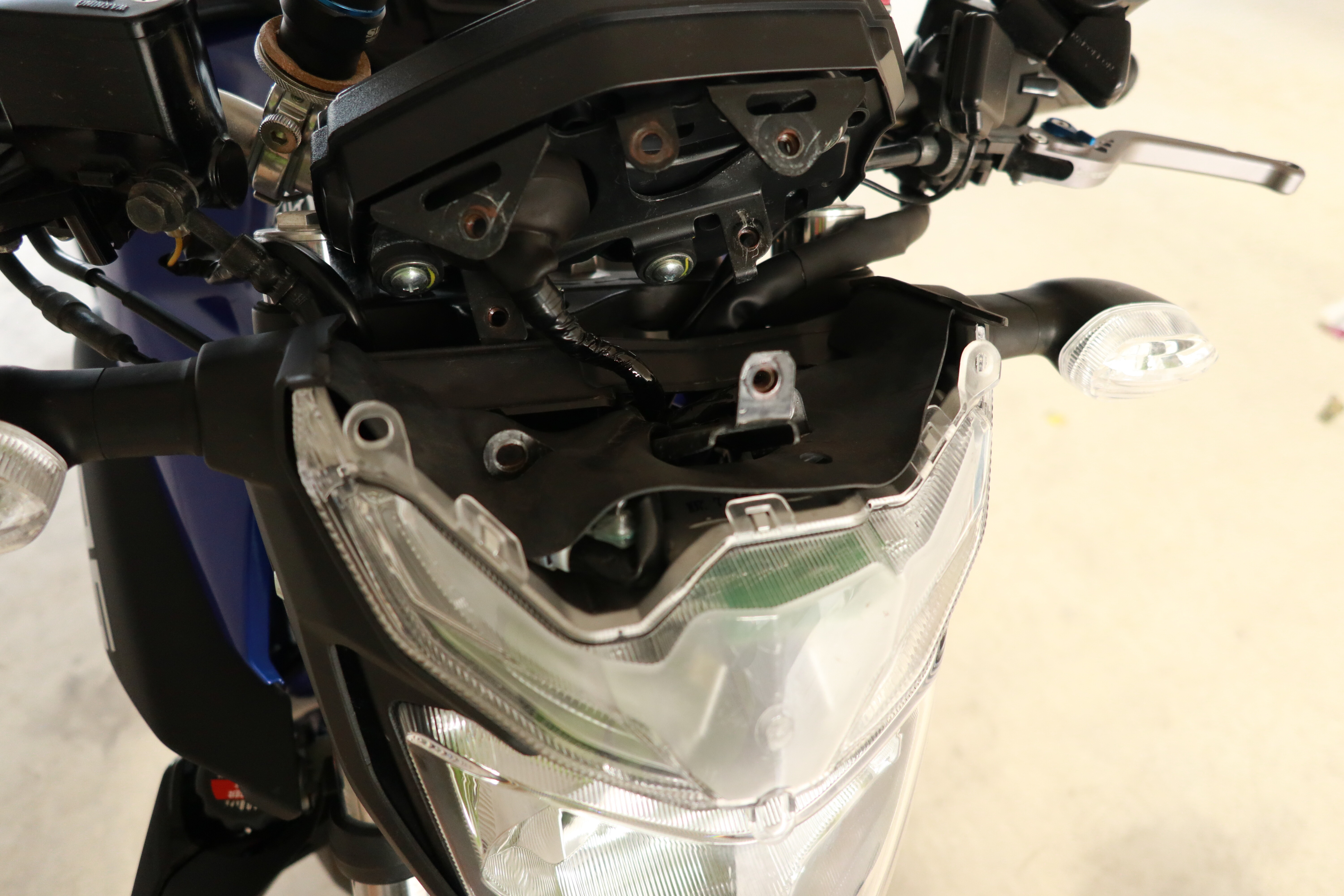

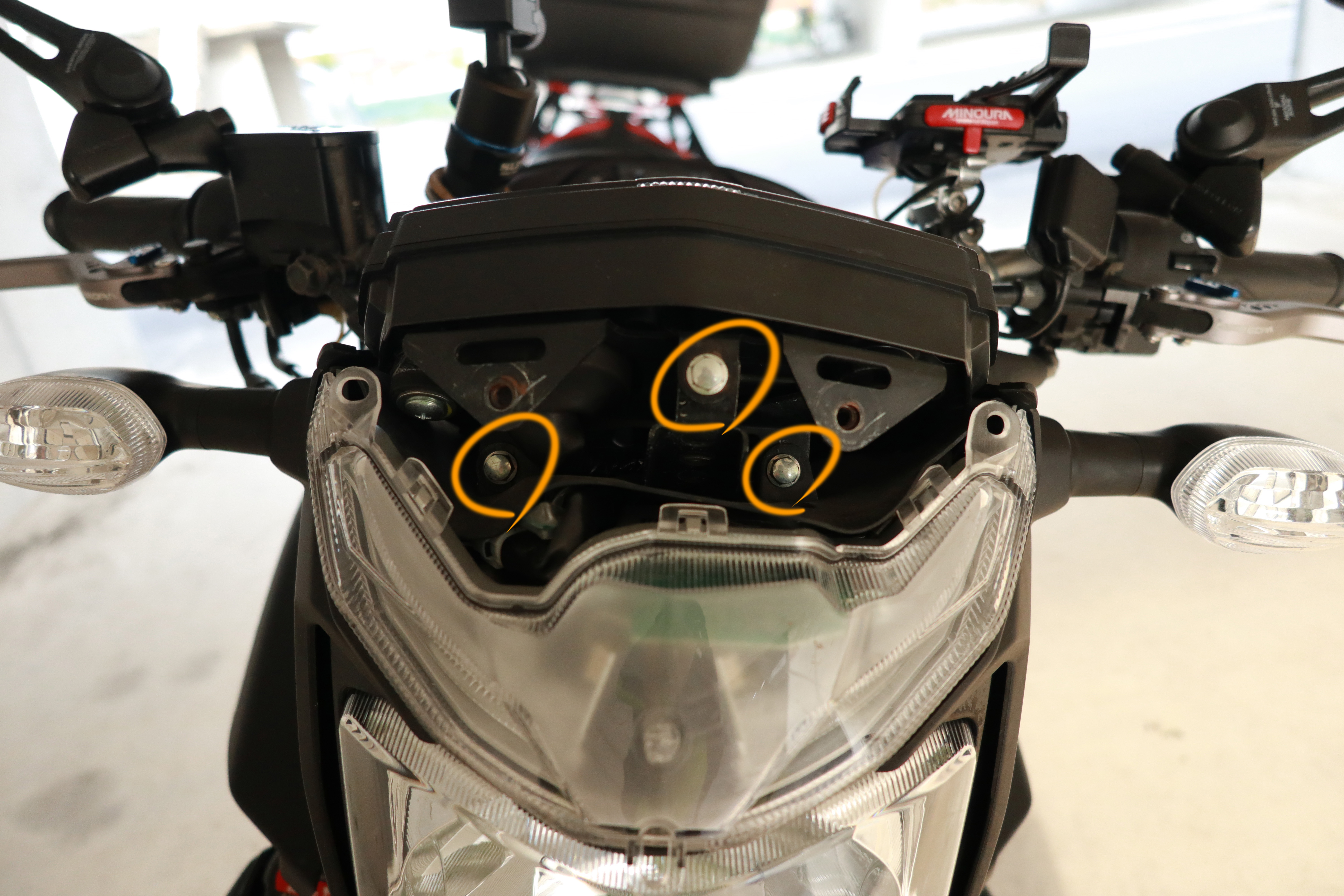

3. 黄丸のボルト3本(対辺8mmの六角)を抜いて、メーターを外す。

4. ソケットカバー(ゴムっぽいシート)を剥がす。

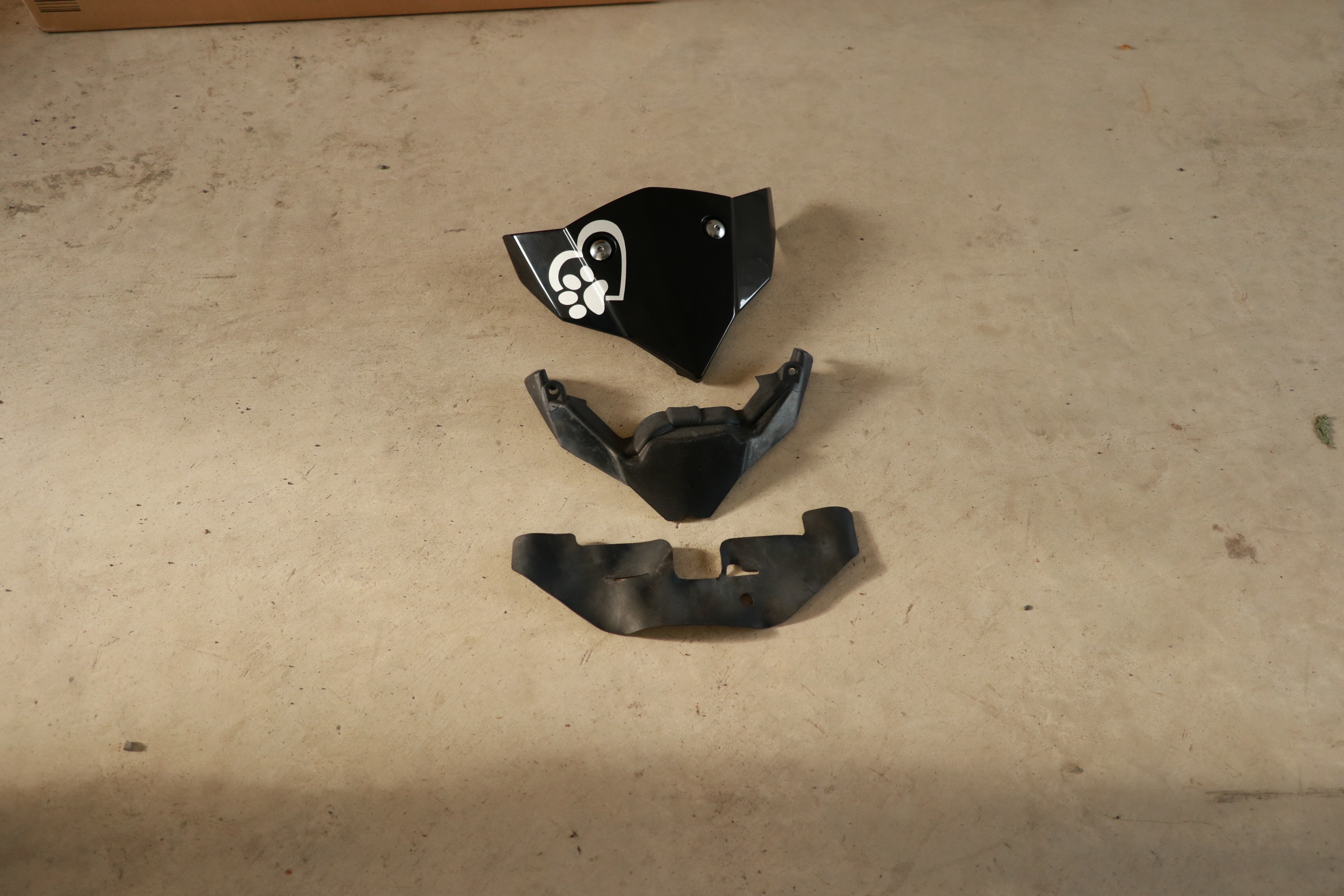

   ここまでで外した部品(ボルトを除く)。

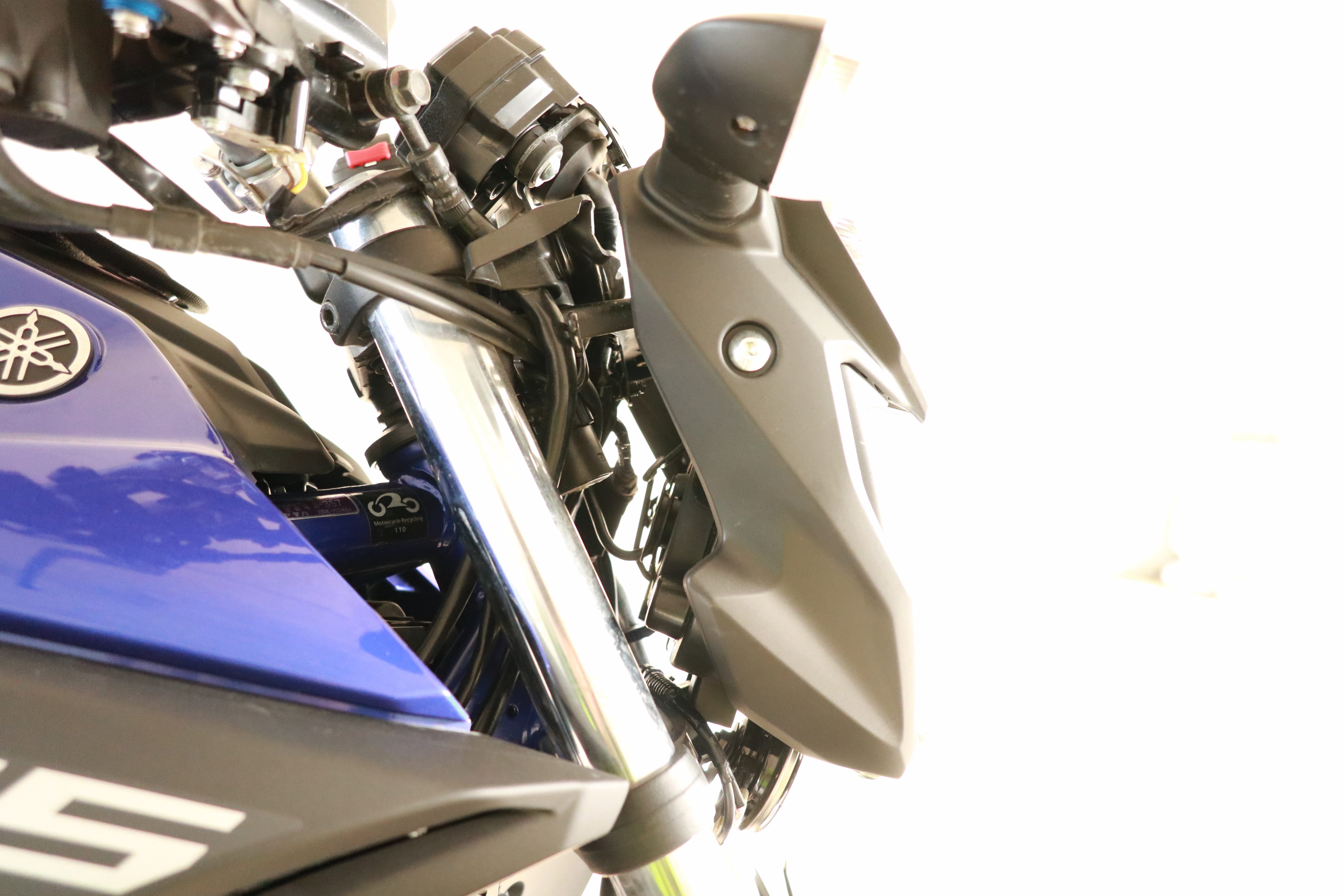

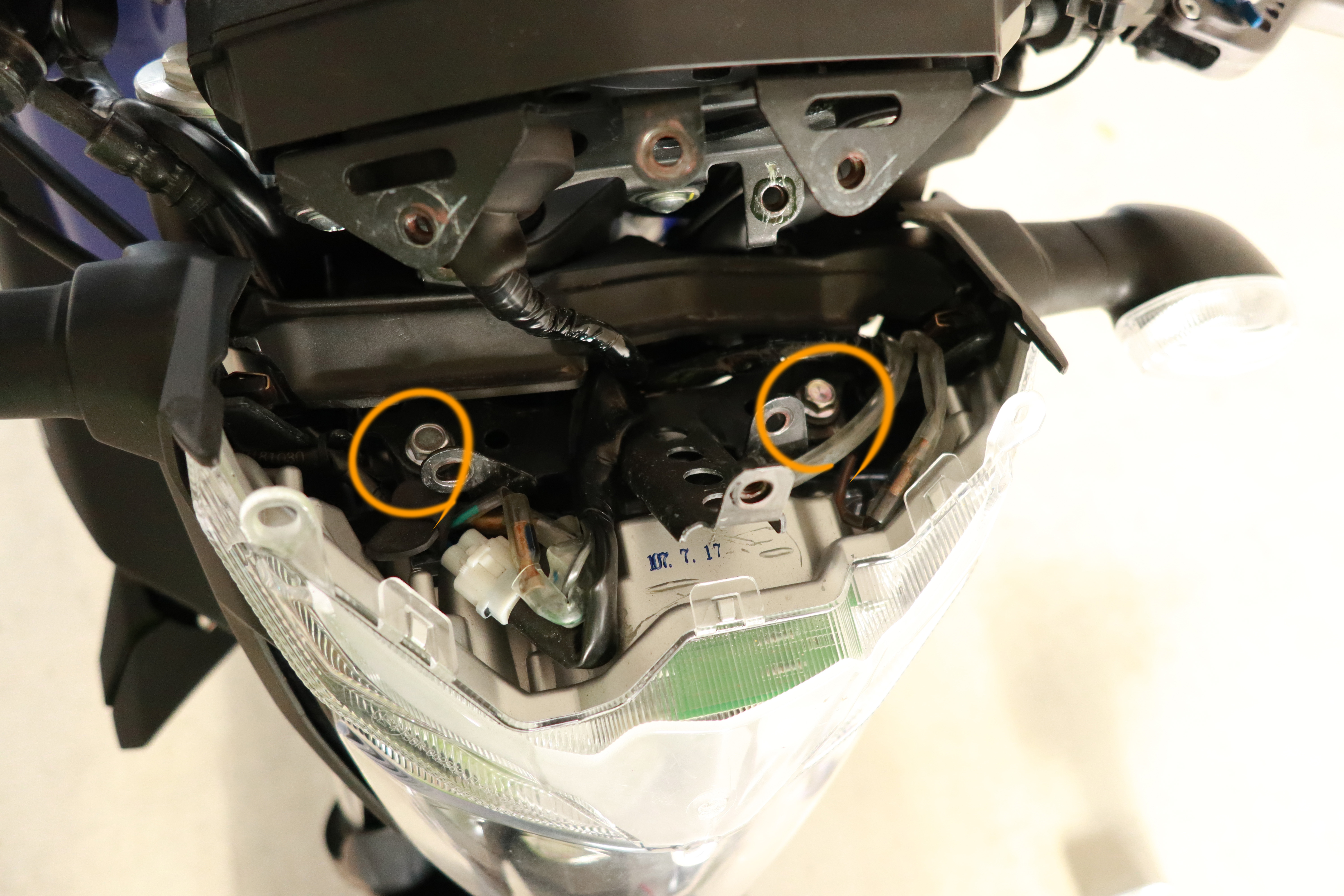

5. 黄丸のボルト2本(対辺10mmの六角)を抜く。

6. ヘッドライトのユニットが外せるようになる。

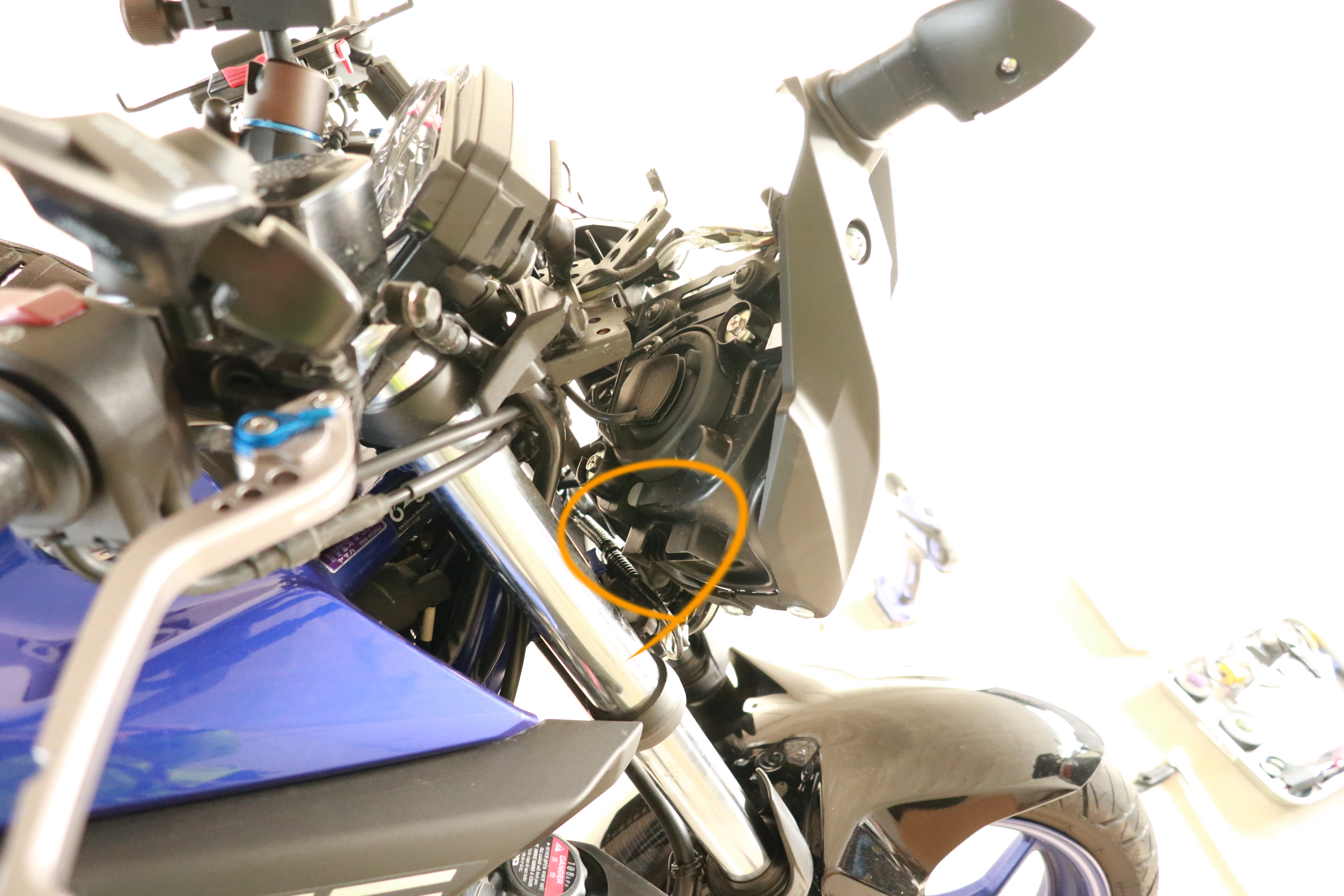

7. 下側の嵌合部(黄丸)を外してヘッドライトのユニットをフリーにする。
   (ケーブル類は繋がったまま)

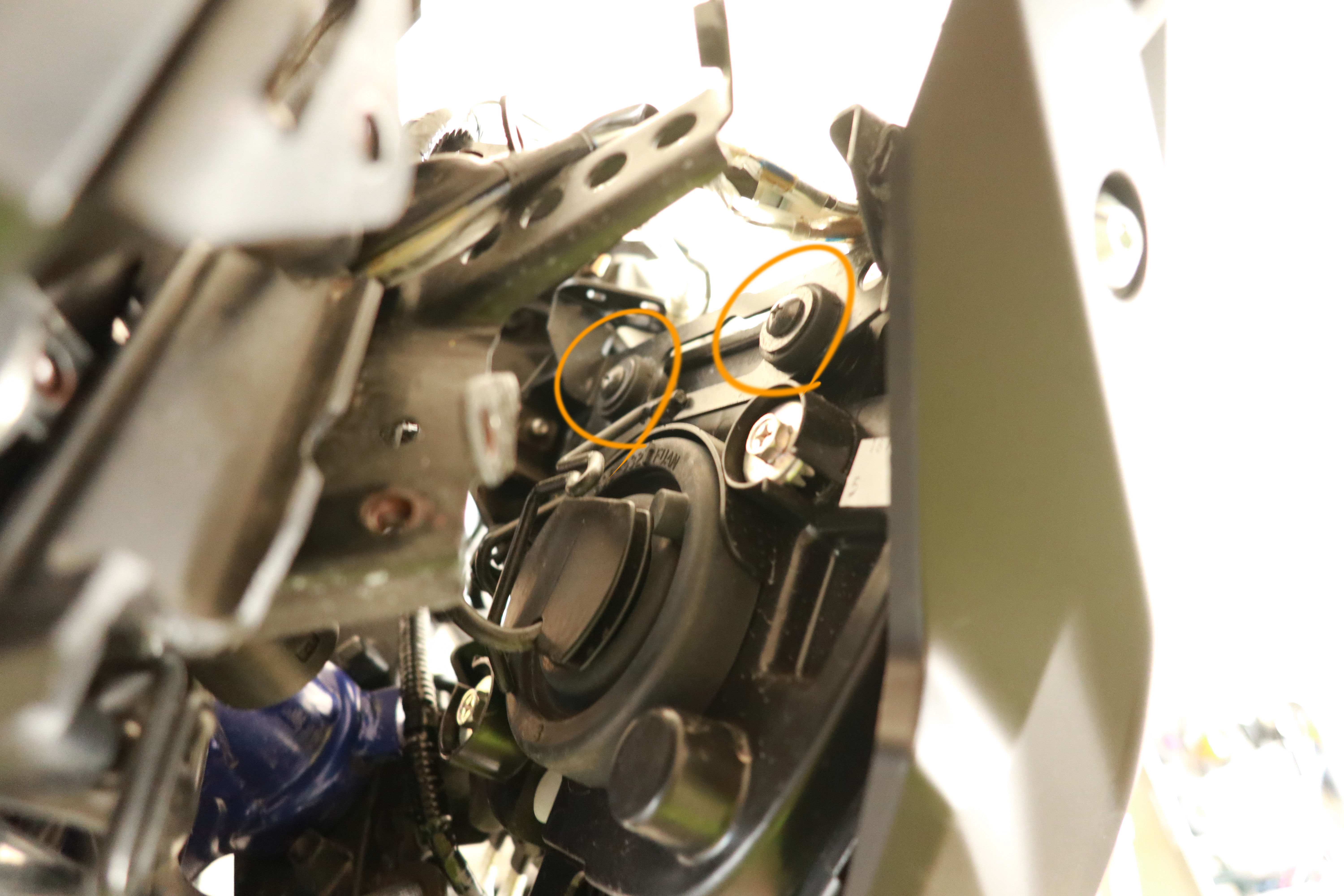

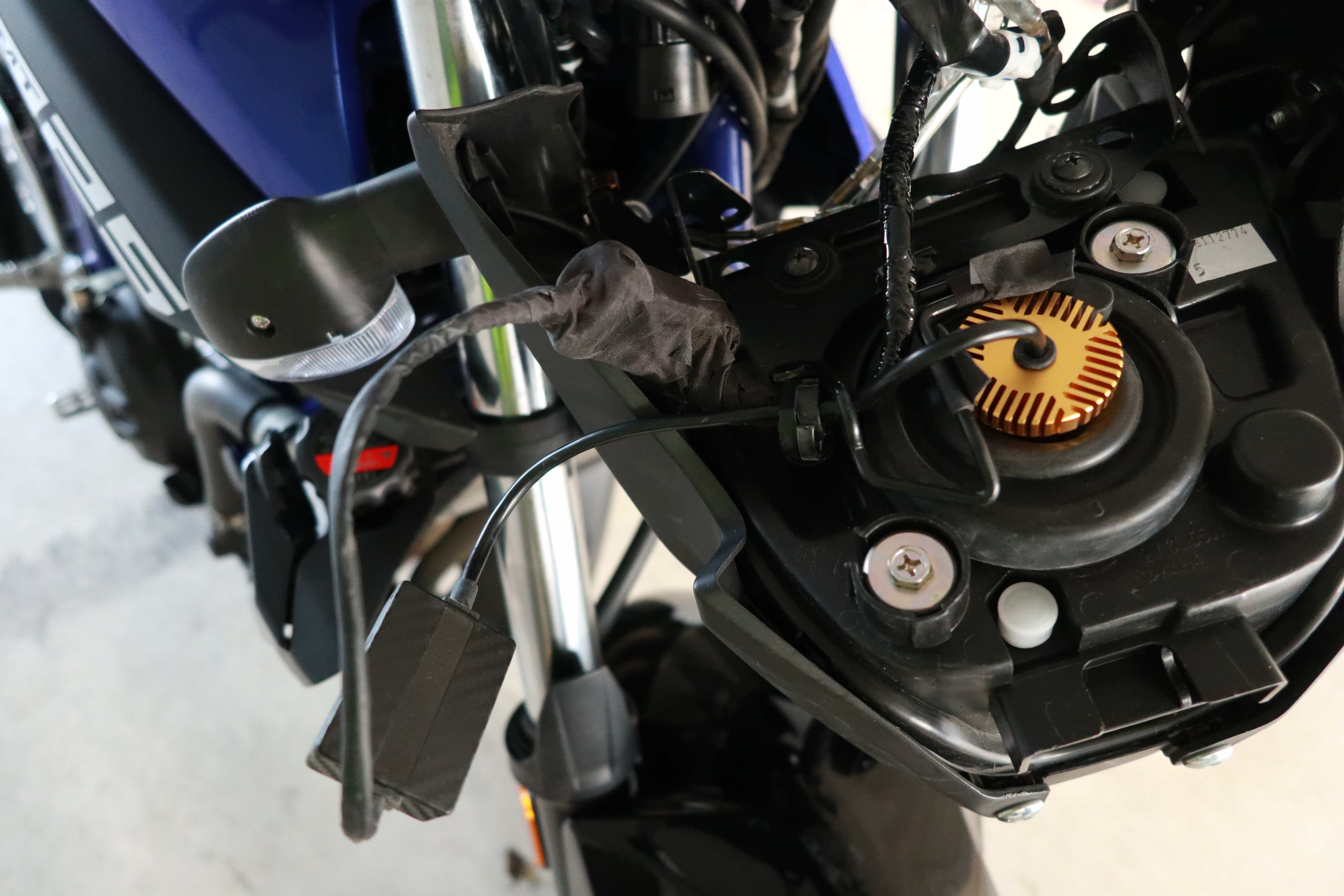

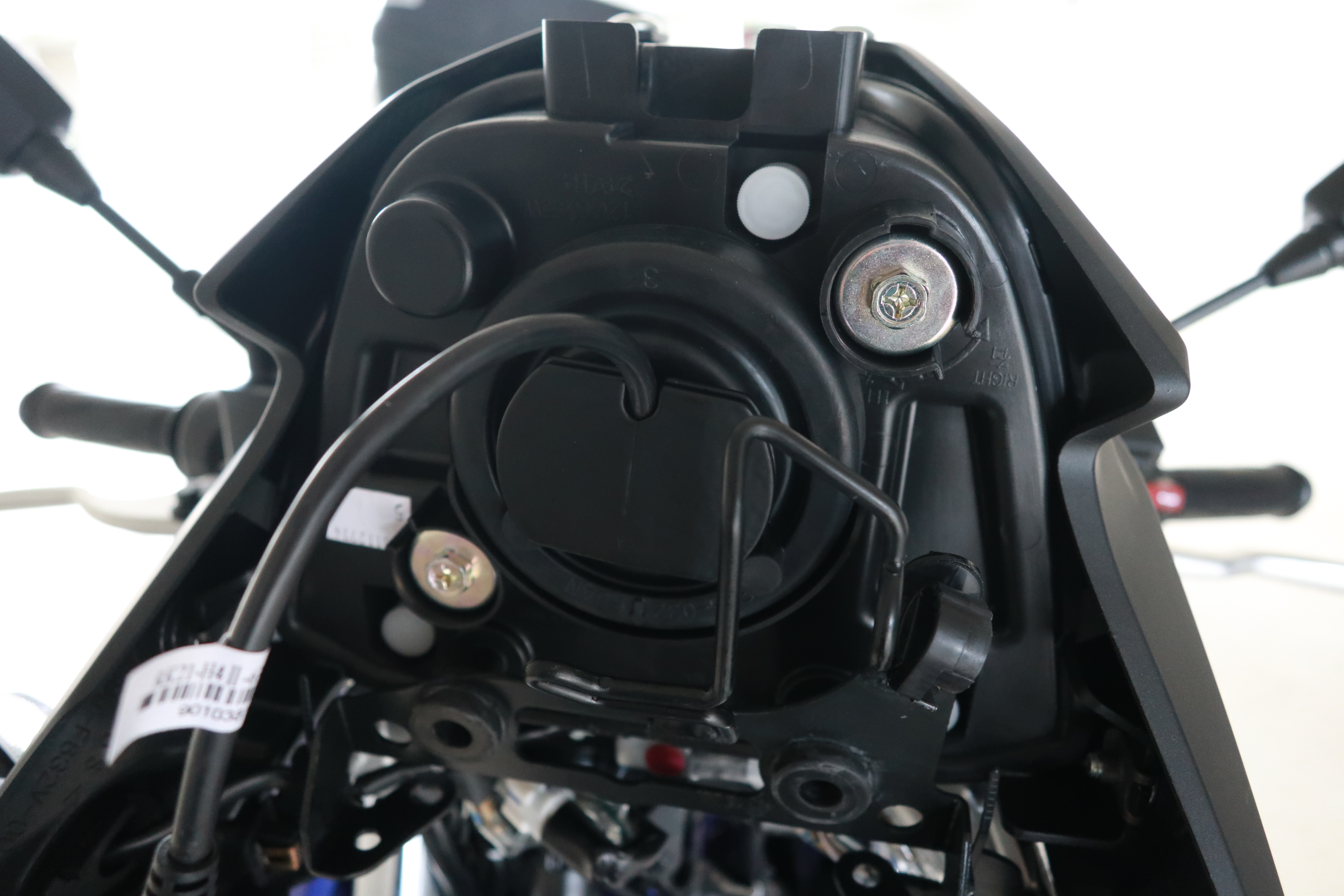

8. 黄丸のビス2本(No.2のプラス)を抜いて、金具(ステー2)を浮かせる。

9. LEDバルブの取扱説明書に従ってLEDバルブを装着する。
   ※写真なし

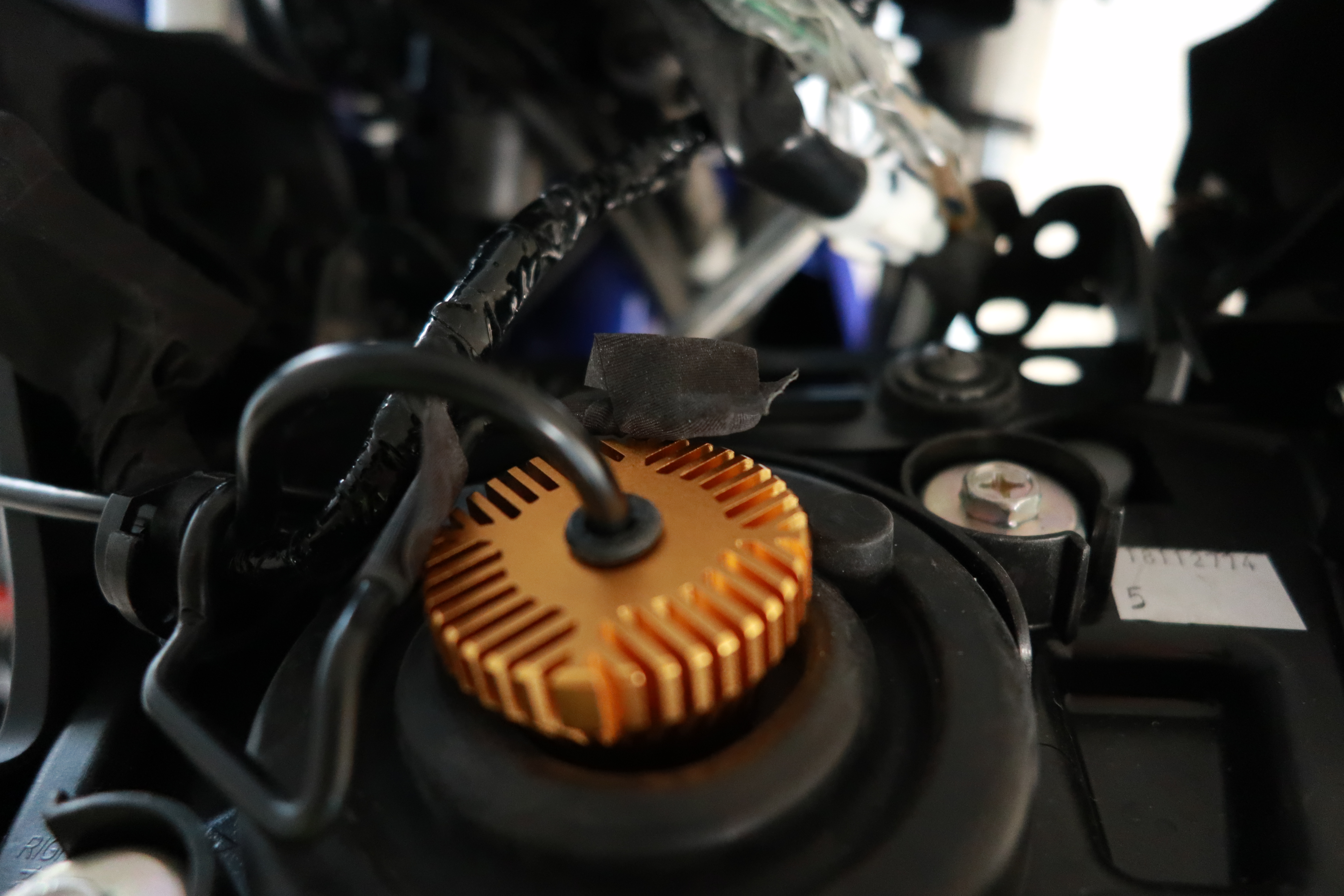

10. LEDバルブのヒートシンクと金具(ステー2)が接触するため、ステー側の接触箇所にハーネステープを巻いてクッションにする。

11. 車体側と接続するコネクタ部は、自己融着テープで防水した上でハーネステープを巻いて保護。

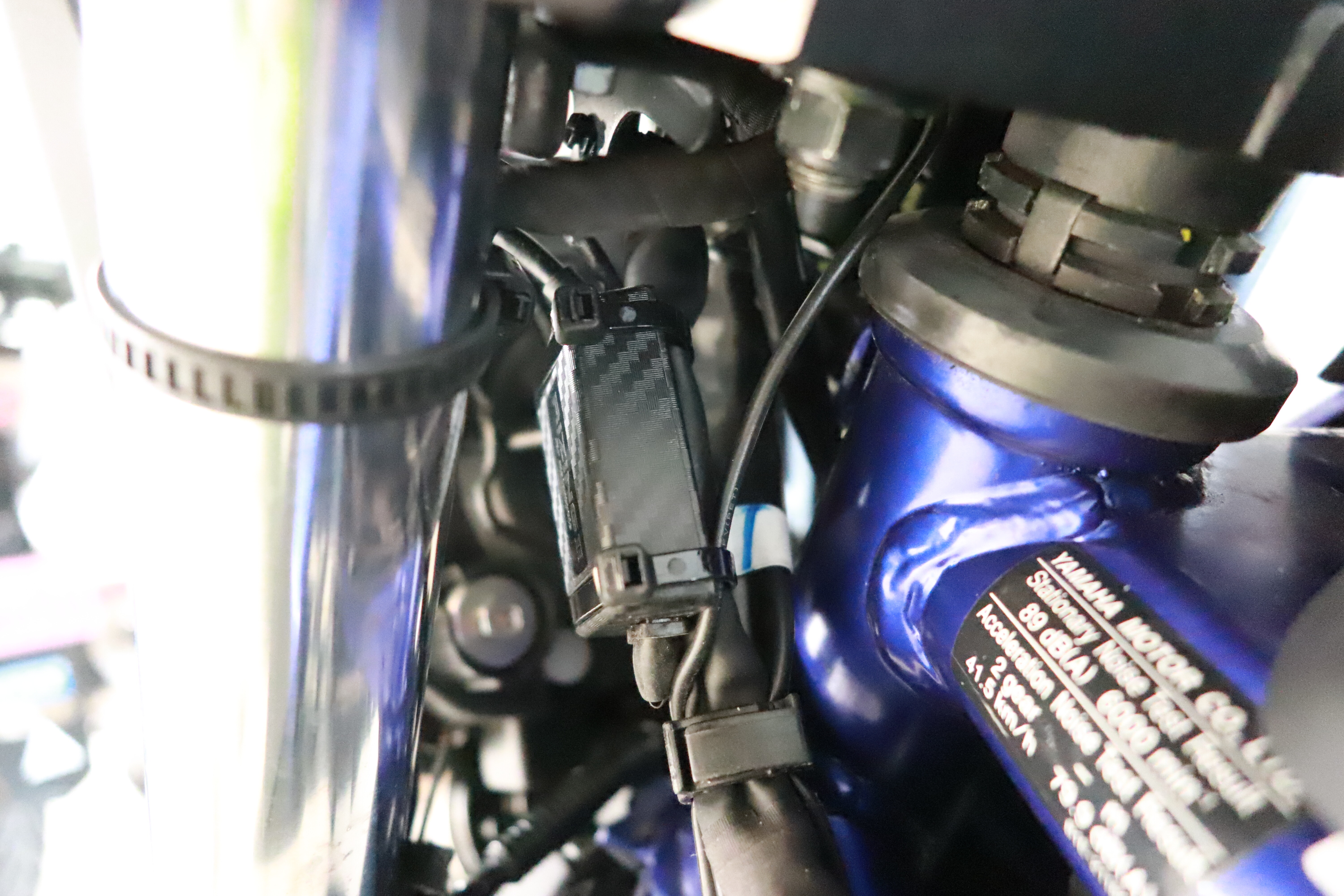

12. LEDバルブのコントローラは、左スイッチのケーブルにタイラップ留め。

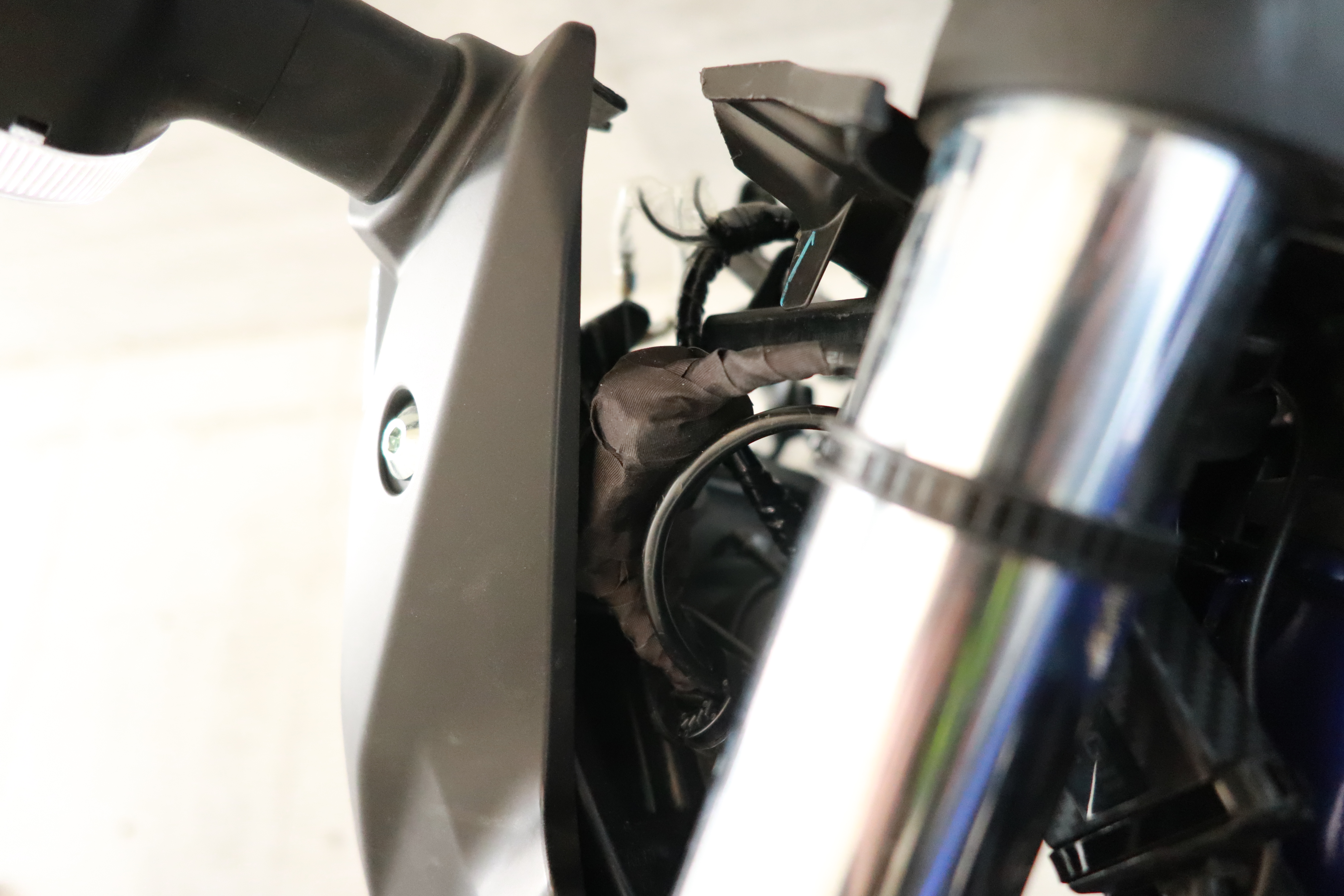

13. コネクタ部は、左舷側ウインカー裏あたりのスキマに押し込んだ。

14. 動作確認して、換装作業は完了。
    ※写真なし
