MT-25にハザードランプを追加 ～準備編3～ 2020-01-12a

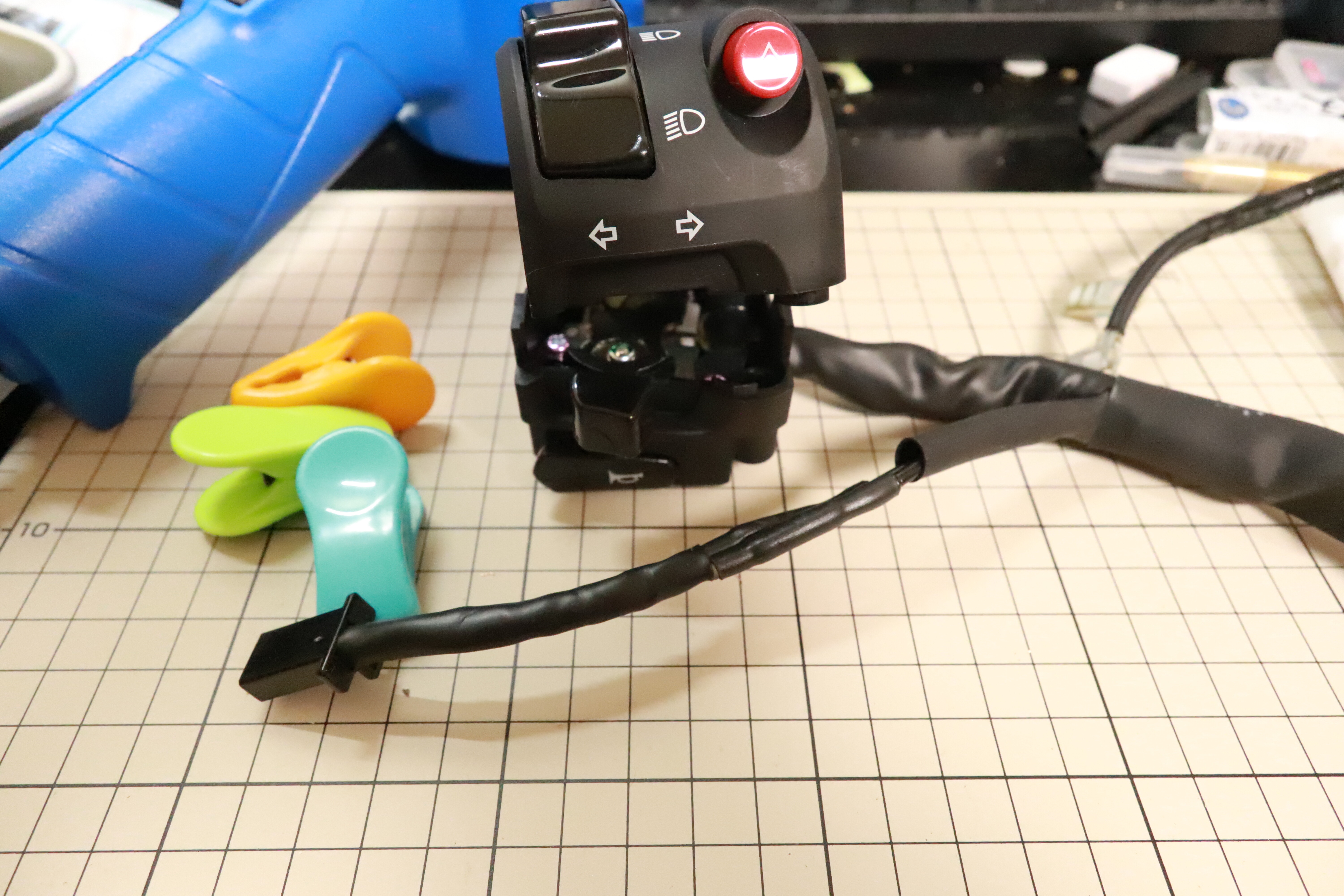

YZF-R6の左スイッチ(以下、「R6スイッチ」)を中心に、MT-25の左スイッチ(以下、「25スイッチ」)の一部を使用してMT-25にハザードランプ機能を付与する。

[参考]
2020-01-09a MT-25にハザードランプを追加 ～準備編1～
2020-01-09b MT-25にハザードランプを追加 ～準備編2～
2020-01-12b MT-25にハザードランプを追加 ～実装編～

不足していた部材(圧着端子＋防水熱収縮チューブ)が揃ったので、配線の仕上げ。

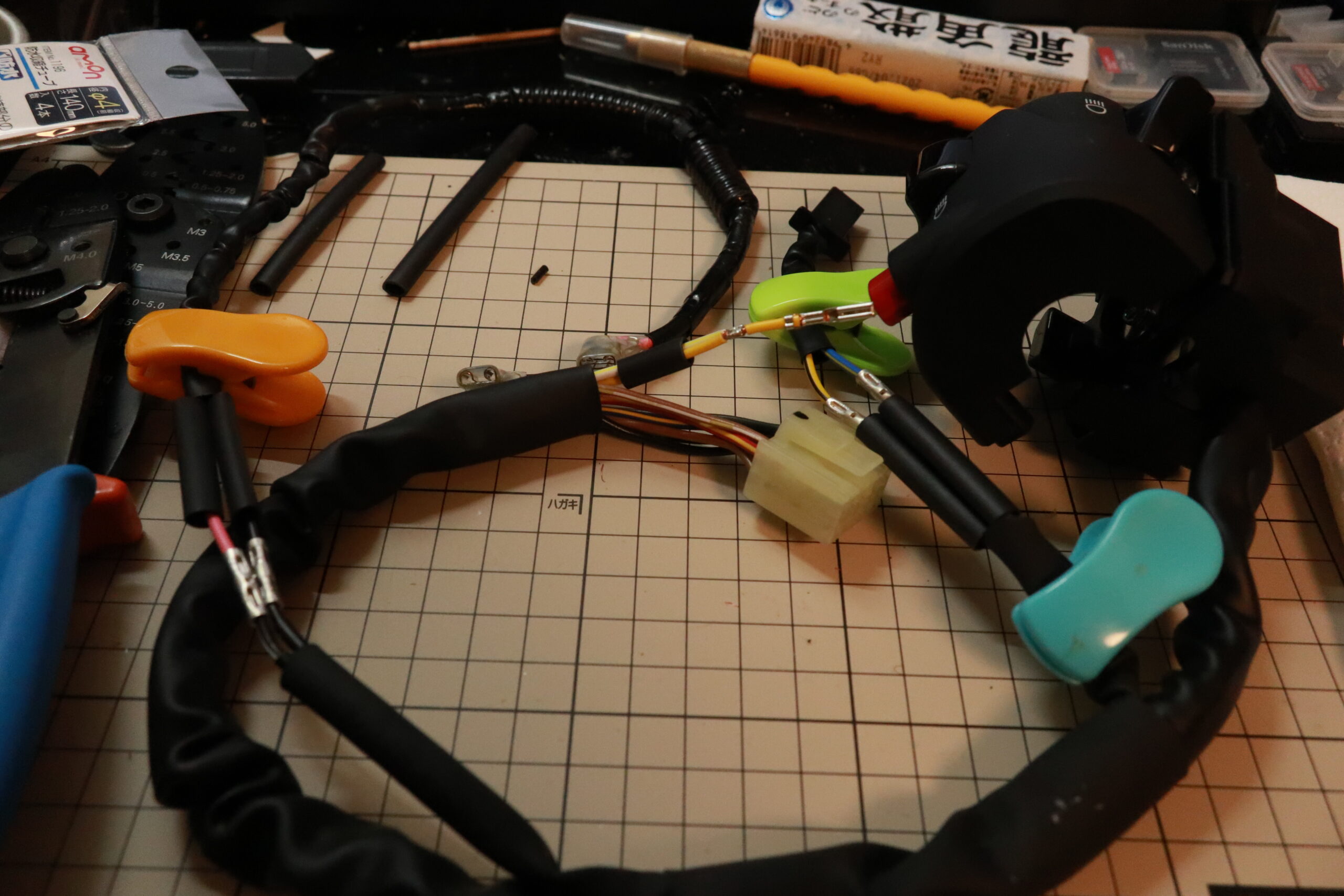

1. 枝配線のそれぞれ(ホーン、クラッチのセンサー、ハイビーム＋パッシングの合流)を圧着端子で接続。

2. ホーンの配線
   R6スイッチのホーン枝線に25スイッチのホーン枝線を接続。

3. クラッチのセンサーの配線

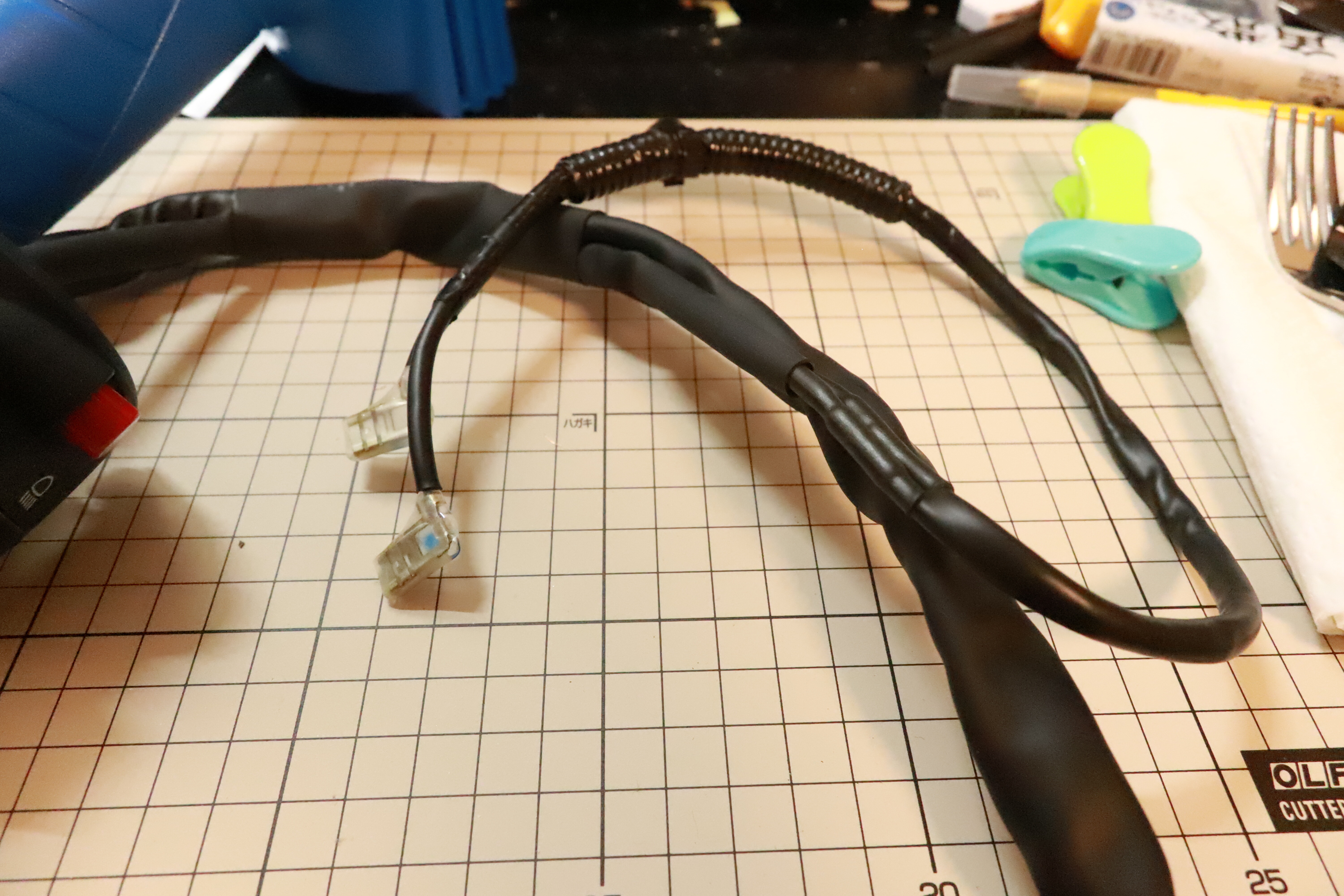

   R6スイッチのクラッチセンサー枝線に25スイッチのクラッチセンサー枝線(＋コネクタ)を接続。

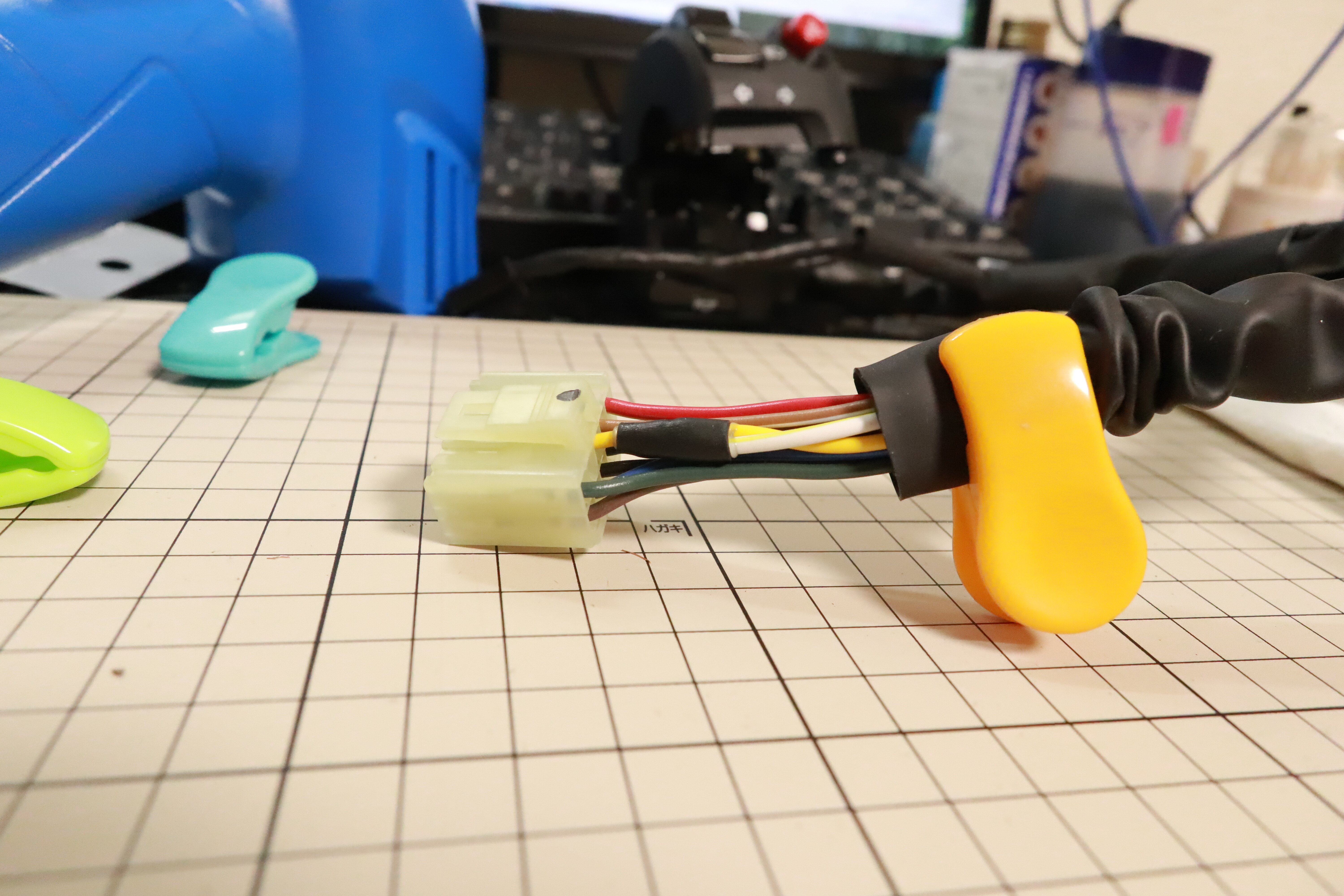

4. ハイビーム線(黄)とパッシング線(黄白)とを合流
   R6スイッチ側のコネクタ付近で合流させた。
   ※ハイビーム線(黄)を指す場所を間違えている。隣の空いてる穴に挿すのが正解。

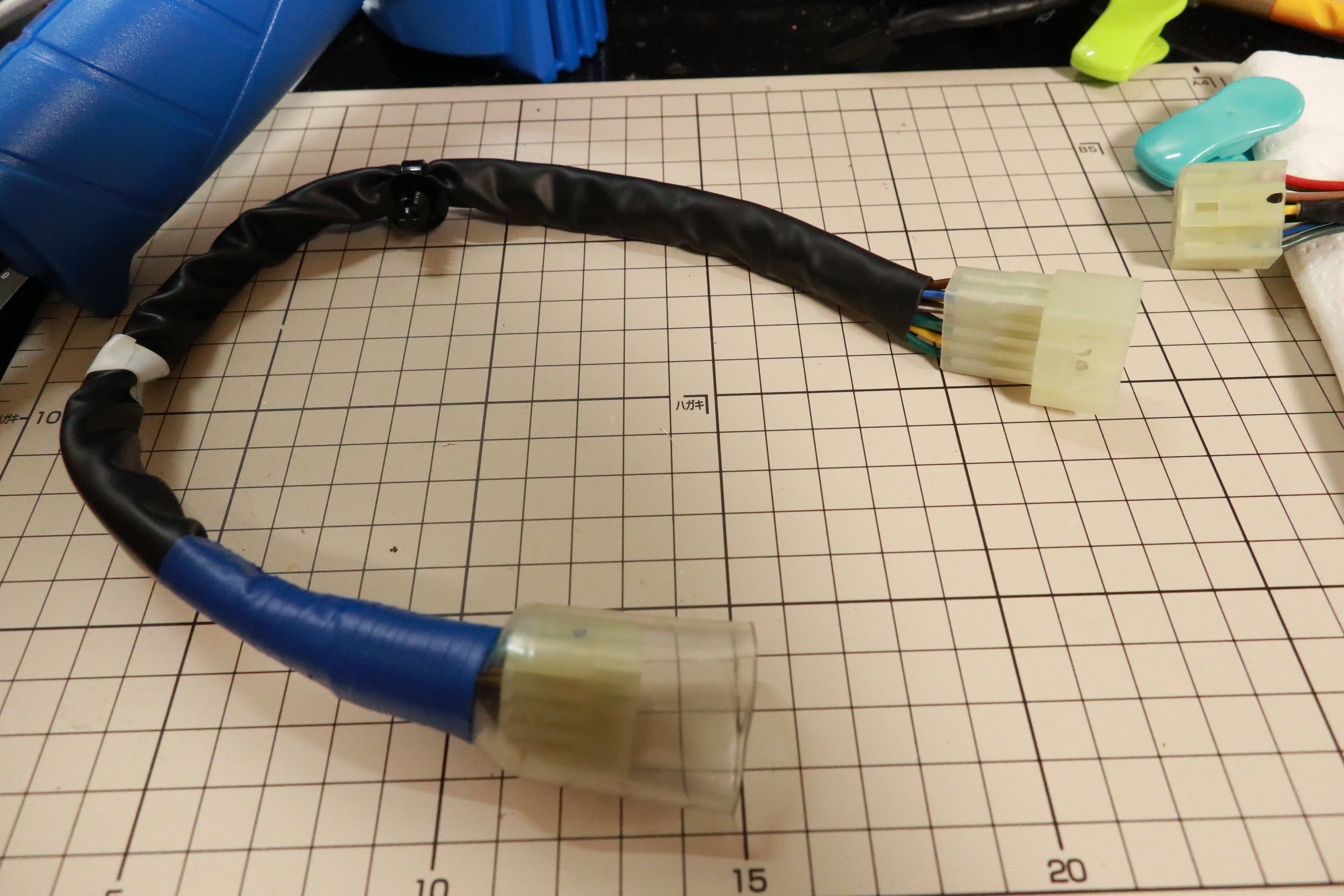

5. ハーネスの完成形
   ※ロービームの配線は未実施

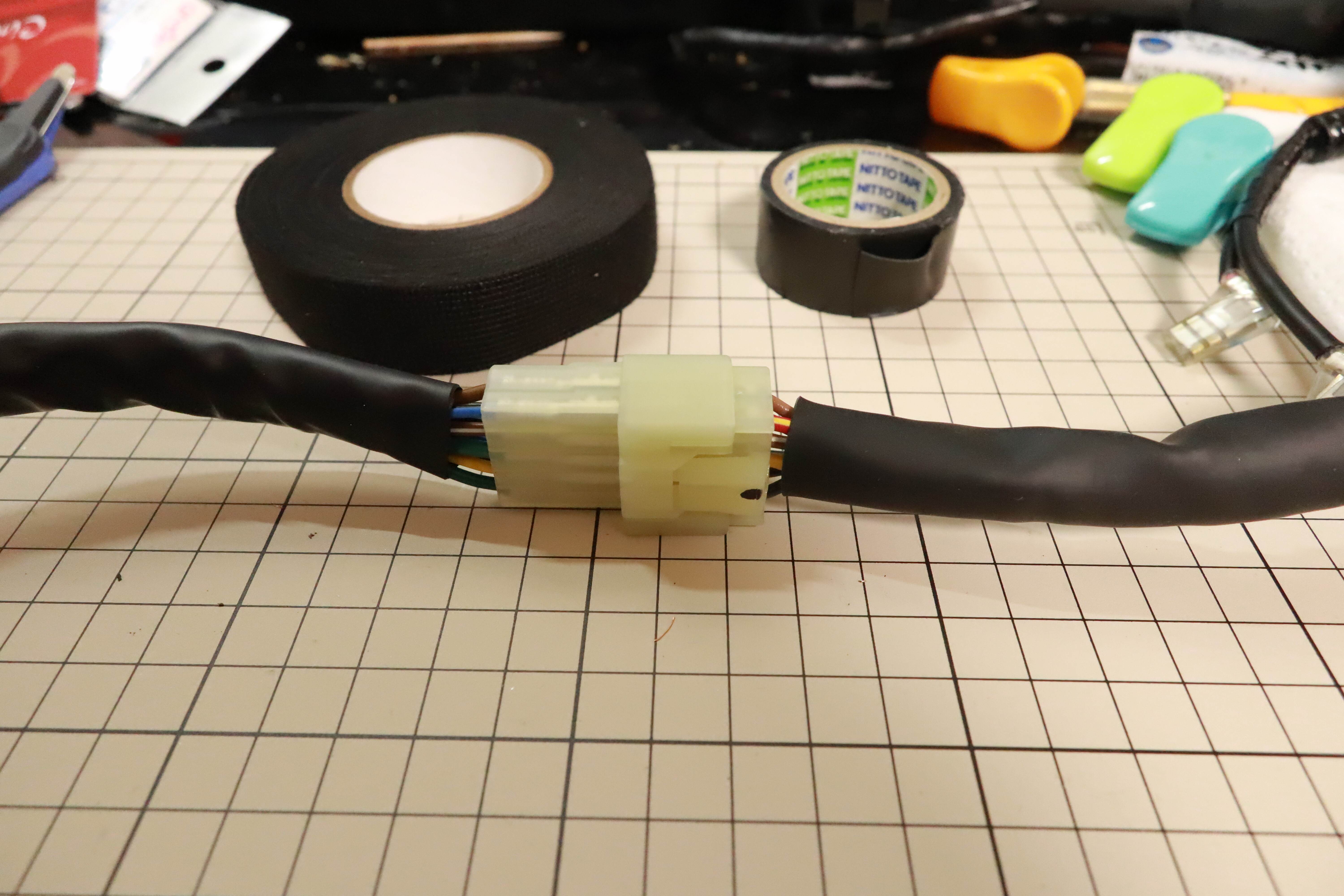

6. R6スイッチのコネクタとハーネスのカプラーとを接続

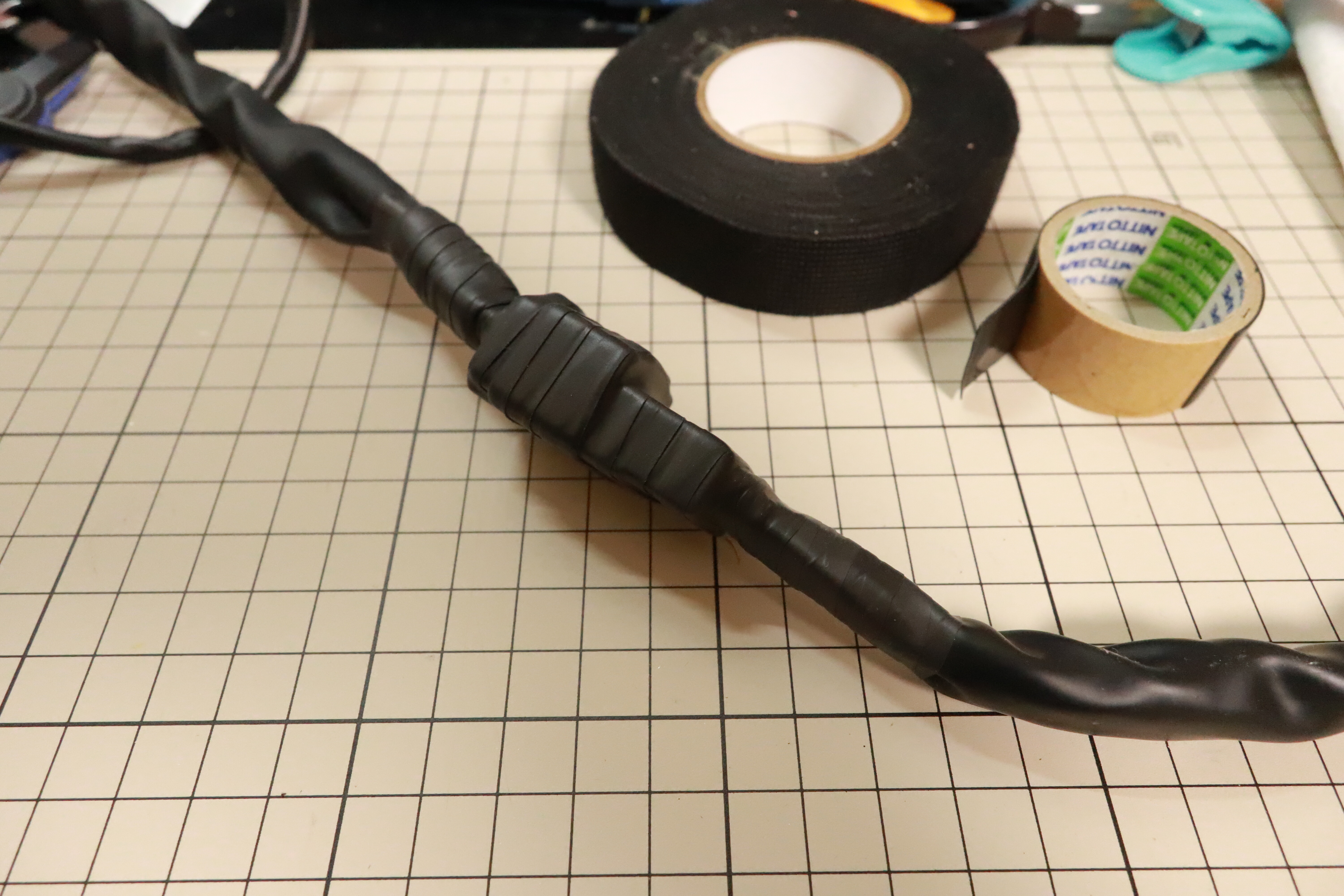

7. 自己融着テープで防水処理

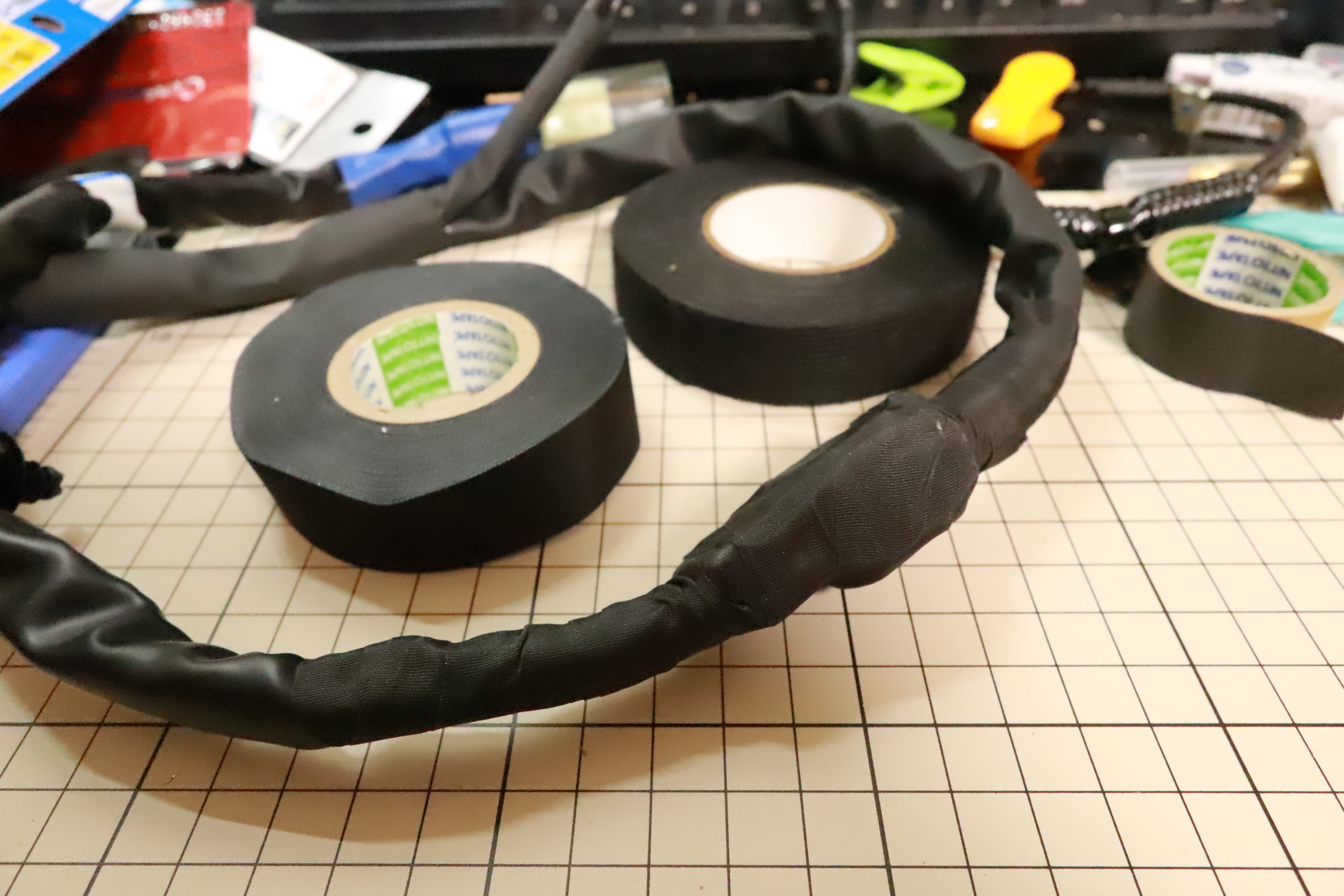

8. ハーネステープで保護
   エーモンのハーネステープを使う予定だったけど、予想外に“もふもふ”だった。
   吸水性はないはずだけど、毛細管現象で水が残りそうな“気がした”。
   水分で苔とかが生えても困るんで、ニットーのハーネステープを使用。
